4DShape este o soluție atotcuprinzătoare care utilizează un lanț flexibil de inclinometre 3D pentru a monitoriza mișcarea relativă a profilelor verticale, orizontale sau convergente în sol și pe structuri.
O inovație relativ recentă bazată pe tehnologia MEMS (Senzori Micro Electro Mecanici), oferă o soluție eficientă și optimizată pentru multe aplicații.
4DShape: modificarea inclinometrelor 3D:
Soluția 4DShape cuprinde o serie de lungimi de unități rigide numite segmente care sunt legate împreună folosind îmbinări care permit rotația, dar împiedică torsiunea. Fiecare segment 4DShape conține trei MEMS de înclinare, un microprocesor și un senzor digital de temperatură. Lungimea segmentului poate varia de la 200 mm la 1 metru, oferind un nivel de precizie mult mai ridicat decât este posibil cu inclinometrele convenționale.
Lungimea unei instalări 4DShape depinde de aplicație, dar poate varia de la câțiva metri până la 150 de metri.
Poate fi instalat în configurații verticale, orizontale sau convergente.
Robustețea, dimensiunea compactă, rezoluția mare de măsurare și precizia fac din aceasta soluția esențială pentru operațiunile de foraj, construirea de pereți exteriori și inspecția tunelurilor/conductelor.
4DShape și aplicațiile sale
Versatilitatea sa de instalare înseamnă că 4DShape are multe aplicații diferite.
Cele mai frecvente sunt:

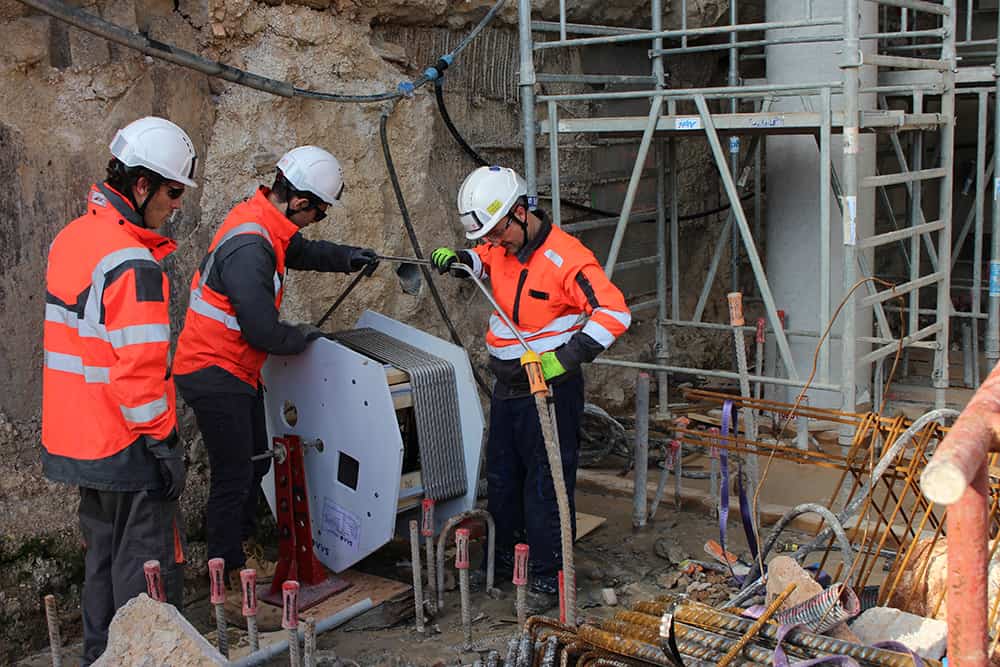

- Măsurători automate ale forajelor

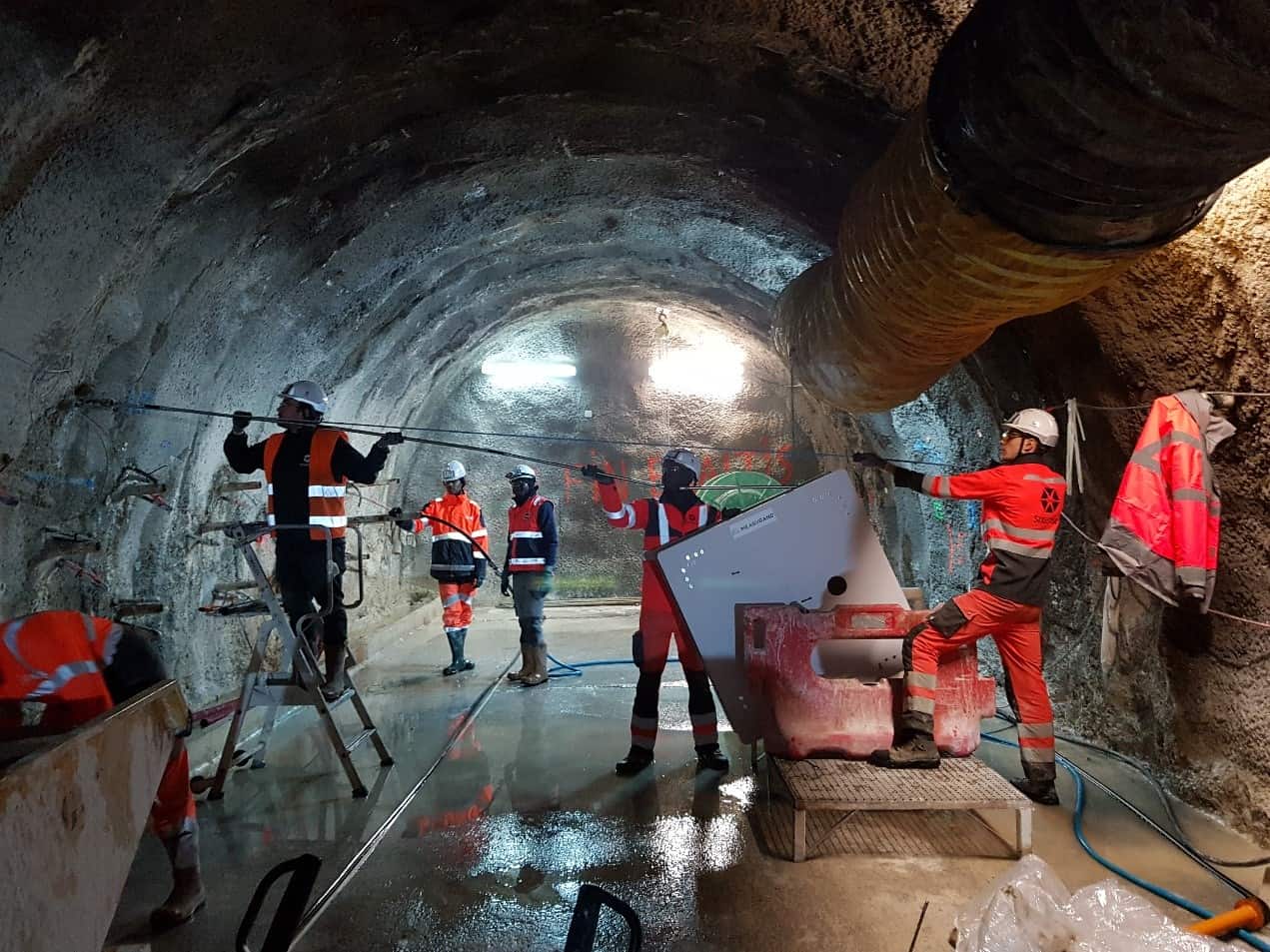

- Măsurători de convergență în tunel și galerie

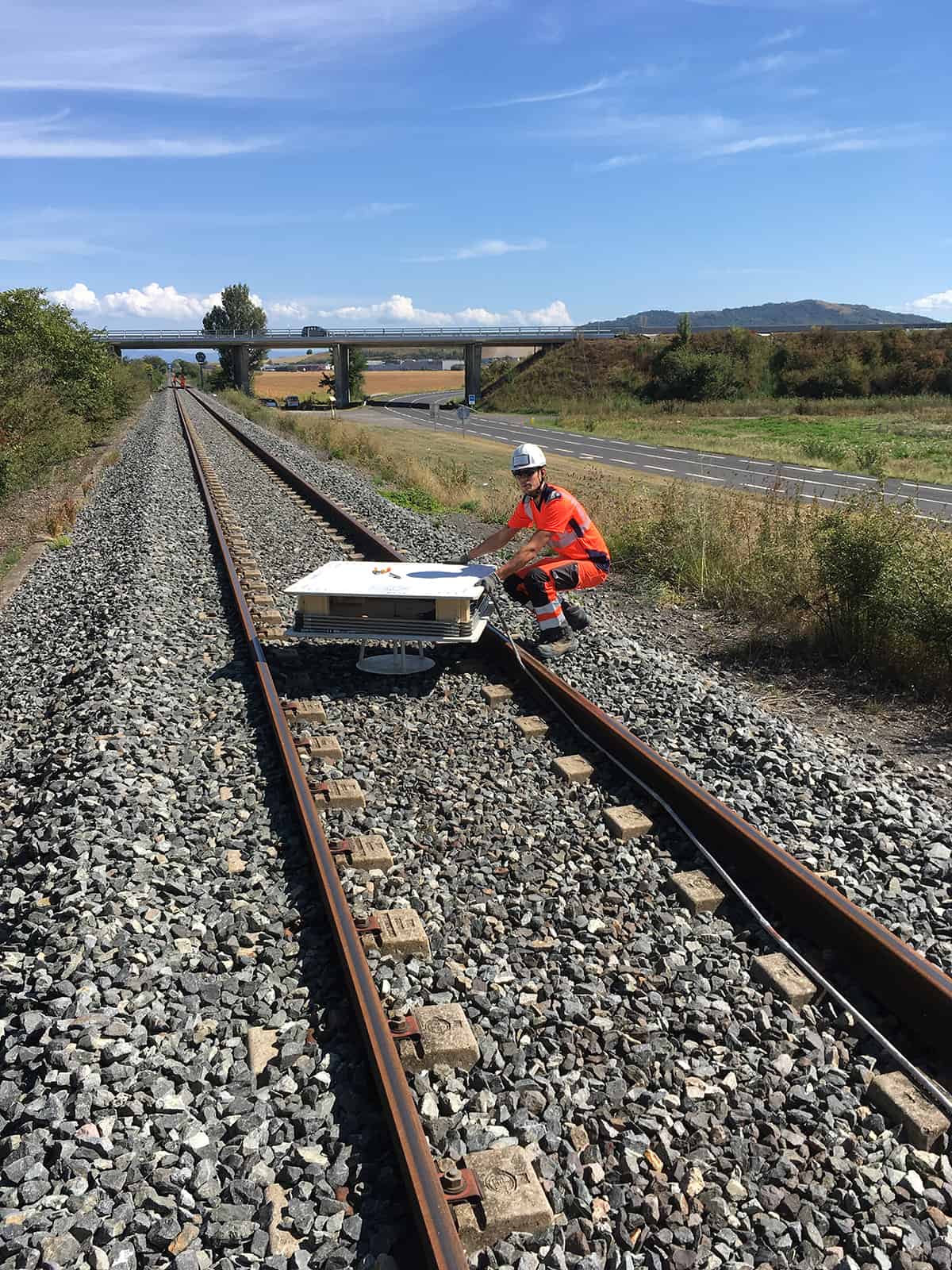

- Măsurători de tasare de-a lungul profilelor orizontale (diguri, căi ferate etc.)
- Măsurători ale deformării structurilor verticale (pereți, stâlpi etc.)

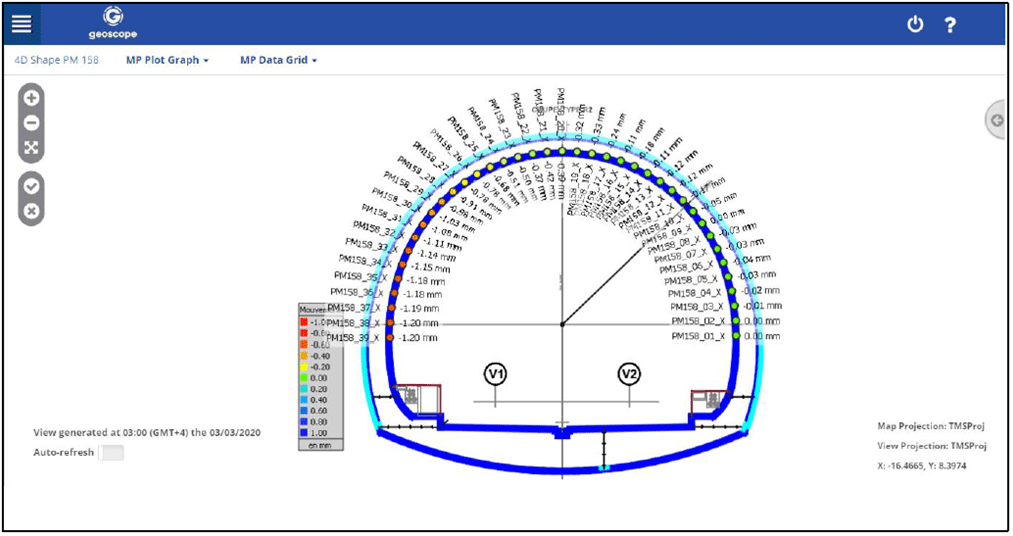

Afișarea tipică a rezultatelor prin intermediul platformei online Geoscope
Soluția 4DShape vă oferă:
- Date precise disponibile pentru a fi accesate în timp real
- Până la o măsurătoare la fiecare 10 minute pe lanț de inclinometre
- O soluție adaptabilă: măsurători pentru clădiri, infrastructuri liniare și proiecte de subsol
- O soluție pe termen lung care necesită puțină întreținere
- Un sistem de avertizare personalizat atunci când este utilizat împreună cu platforma online Gesocope.
